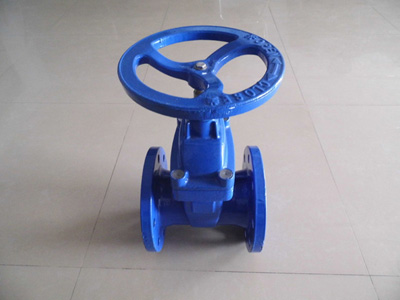

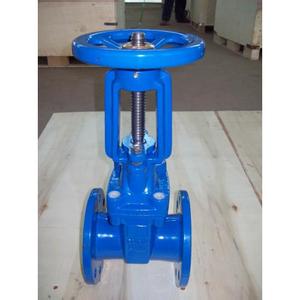

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小,密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制,不擾流、不降低壓力。

4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。

◆不銹鋼法蘭閘閥主要技術參數：

型號	公稱壓力(Mpa)	試驗壓力			工作溫度(℃)	適用介質
		強度	密封(水) 空氣(Mpa)	低壓密封 空氣(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETICACID
						醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRICACID
						硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETICACID
						醋酸類

◆不銹鋼法蘭閘閥主要外形尺寸和連接尺寸： 型號 公稱壓力(Mpa) 公稱通徑 DN(mm) 尺寸 重量 (kg) L D D1 D2 b Z-фd H H1 D0 Z41W-16P Z41W-16R 1.6 15 130 95 65 45 14 4-ф14 175 195 200 4 20 150 105 75 55 14 4-ф14 180 205 200 5 25 160 115 85 65 14 4-ф14 210 240 220 6 32 180 135 100 78 16 4-ф18 210 240 220 7 40 240 145 110 85 16 4-ф18 350 425 240 18 50 250 160 125 100 16 4-ф18 358 430 240 29 65 265 180 145 120 18 4-ф18 373 452 240 33 80 280 195 160 135 20 8-ф18 435 530 280 46 100 300 215 180 155 20 8-ф18 500 620 320 63 125 325 245 210 185 24 8-ф18 614 756 360 108 150 350 280 240 210 24 8-ф23 674 845 360 134 200 400 335 295 265 26 12-ф23 818 1041 400 192 250 450 405 355 320 30 12-ф25 969 1244 450 273 300 500 460 410 375 30 12-ф25 1145 1474 560 379 350 550 520 470 435 34 16-ф25 1280 1663 640 590 400 600 580 525 485 36 16-ф30 1450 1885 720 849 500 700 705 650 608 44 20-ф34 1676 2181 720 958 Z41H-25P Z41H-25R 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4 20 150 105 75 55 16 4-ф14 180 205 200 5 25 160 115 85 65 16 4-ф14 210 240 220 6 32 180 135 100 78 18 4-ф18 210 240 220 7 40 240 145 110 85 18 4-ф18 350 425 240 18 50 250 160 125 100 20 4-ф18 358 430 240 28 65 265 180 145 120 20 8-ф18 373 452 240 33 80 280 195 160 135 22 8-ф18 435 530 280 46 100 300 230 190 160 24 8-ф23 501 620 320 64 125 325 270 220 188 28 8-ф25 614 756 360 105 150 350 300 250 218 30 8-ф25 674 845 360 134 200 400 360 310 278 34 12-ф25 818 1041 400 213 250 450 425 370 332 36 12-ф30 969 1244 450 290 300 500 480 430 390 40 16-ф30 1145 1474 560 399 350 550 550 490 448 44 16-ф34 1280 1663 640 631 400 600 610 550 505 48 16-ф34 1450 1885 720 900 型號 公稱通徑 DN(mm) 尺寸 L D D1 D2 D6 b-f z-фd H Z41W-40P(R) 15 130 95 65 45 40 16-2 4-14 170 20 150 105 75 55 51 16-2 4-14 190 25 160 115 85 65 58 16-2 4-14 205 32 180 135 100 78 66 18-2 4-18 270 40 200 145 110 85 76 18-3 4-18 310 50 250 160 125 100 88 20-3 4-18 370 65 280 180 145 120 110 22-3 8-18 391 80 310 195 160 135 121 22-3 8-18 455 100 350 230 190 160 150 24-3 8-23 551 125 400 270 220 188 176 28-3 8-25 628 150 450 300 250 218 204 30-3 8-25 708 200 550 375 320 282 260 38-3 12-25 885 250 650 445 385 345 313 42-3 12-30 960 Z41W-64P Z41W-64R 15 170 105 75 55 41 18-2 4-14 140 20 190 125 90 68 51 20-2 4-18 195 25 210 135 100 78 58 22-2 4-18 210 32 230 150 110 82 66 24-2 4-23 280 40 240 165 125 95 76 24-3 4-23 328 50 250 175 135 105 88 26-3 4-23 390 65 280 200 160 130 110 28-3 8-23 410 80 310 210 170 140 121 30-3 8-23 485 100 350 250 200 168 150 32-3 8-25 590 125 400 295 240 202 176 36-3 8-30 6888 150 450 340 280 240 204 38-3 8-34 768 200 550 405 345 300 260 44-3 12-34 973 250 650 470 400 352 313 48-3 12-41 1051
